نام پروژه: پایانه مکانیزه غلات شماره 2
کارفرما: اداره کل بنادر و دریانوردی استان خوزستان
مجری: کشت و صنعت ماهیدشت کرمانشاه
احداث پایانه مکانیزه غلات – طراحی قالب شمع پیش‌ساخته بتنی
پایانه مکانیزه غلات شماره 2 با اعتبار 15/730 میلیارد ریال در مساحت 11/6 هکار
احداث این پایانه علاوه بر ایجاد سیستم مکانیزه و یکپارچه عملیات تخلیه و بارگیری غلات، باعث کاهش هزینه‌های تمام شده کالا و همچنین افزایش سرعت تخلیه و بارگیری کشتی شود.
چاه شمع توسط با استفاده از چنگک روش حفر دورانی و بالابر هوایی حفاری می‌شود .
قالب شمع پیش‌ساخته بتنی
همان طور که از نام آن‌ها پیداست شمع‌های
شمع‌های پیش‌ساخته در فرآیند تحکیم خاک جهت عملیات شمع کوبی است. شمع‌های کوبشی دارای مقطع دایره، مربع و چند ظلعی هستند. در هنگام ساخت شمع‌های بتنی پیش‌ساخته از میلگرد استفاده می‌شود. میلگردها باعث افزایش مقاومت فشاری و مقاومت خمشی ناشی از بلند کردن شمع می‌شود.
شمع‌های بتنی پیش ساخته به دلیل تطبیق پذیری به طور گسترده مورد استفاده قرار می‌گیرند. این شمع‌ها را می‌توان برای پی سازی انواع سازه‌های مهندسی در تقریبا هر شرایط خاکی استفاده کرد.
شمع بتنی پیش ساخته به عنوان پی سازه برای جاهایی مناسب است که
این قطعه پیش ساخته در کارخانه از قبل تولید و به محل پروژه ارسال می‌شود.
در بسیاری از موارد هم برای کاهش هزینه حمل و نقل و نیاز به تعداد بالای شمع پیش‌ساخته، به‌صرفه است که این قطعه در محل پروژه بتن‌ریزی شود. به طور مثال در پروژه احداث پایانه مکانیزه، قالب فلزی بتن جهت تولید شمع پیش‌ساخته بتنی توسط کارخانه سامکو طراحی و تولید گردید.

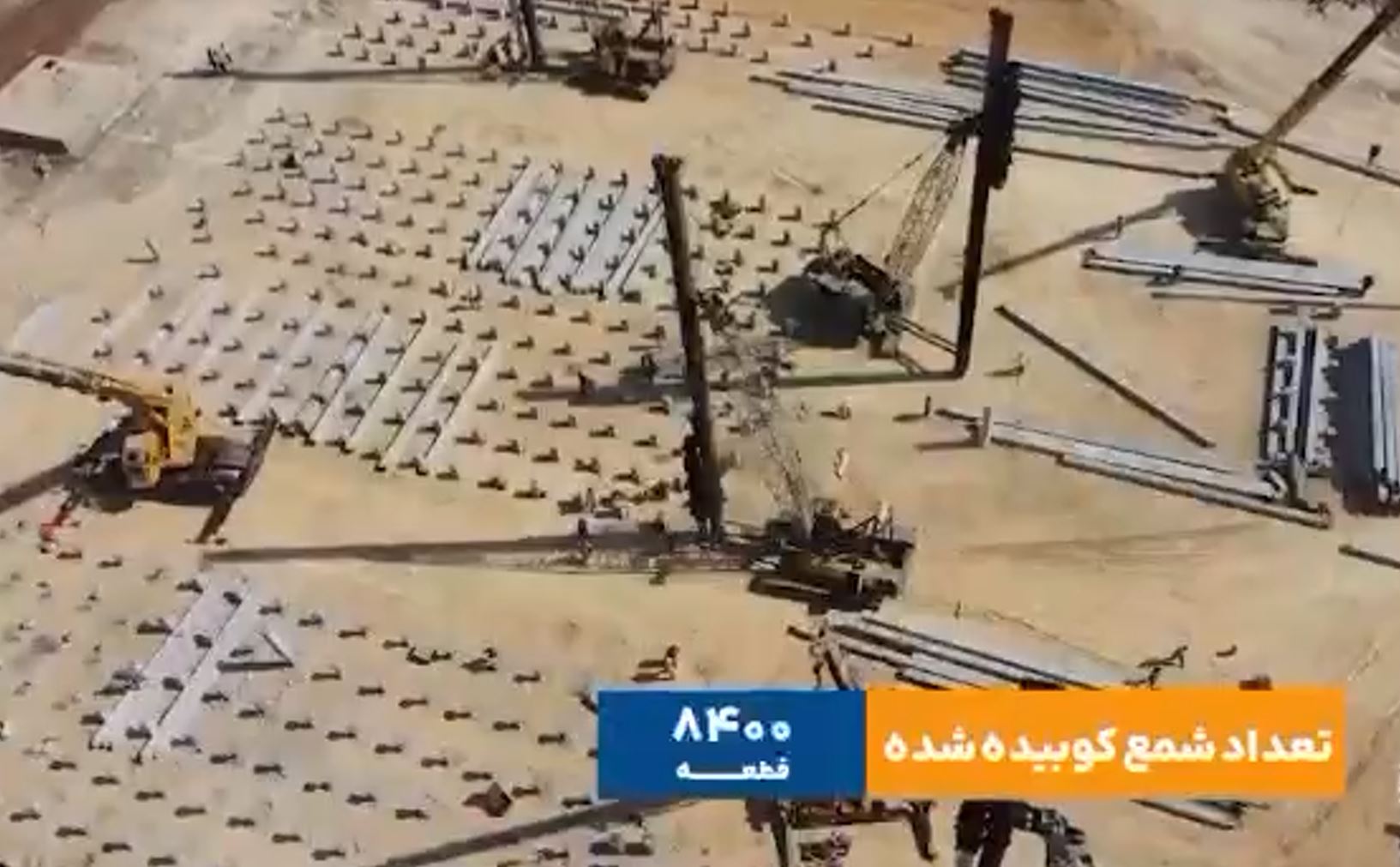

در این پروژه بیش از 8500 عدد شمع کوبش شده است. که خرید این تعداد قطعه بتنی به طول 15 متر و حمل آن به محل پروژه بسیار هزینه بر و پر ریسک است. زیرا امکان آسیب و شکسته شدن شمع‌های بتنی هنگام حمل به محل پروژه بسیار بالا خواهد بود. به ویژه
طراحی و تولید قالب فلزی شمع کوبشی
قالب‌های فلزی باید به نحوی طراحی گردند که از دوغاب بتن تراوش نکند.
قالب شمع کوبشی باید صاف و بدون درز باشد.
در هنگام بتن ریزی نباید هیچ گونه نشست یا تغیر شکل در آن‌ها به وجود آید.
قالب‌ها بر روی یک سکوی محکم و هموار آماده بتن ریزی شوند.
در هنگام قالب بندی باید توجه گردد به طوریکه فاصله دو انتهای شمع نسبت به محور قائم بیش از 5/2 سانتیمتر نباشد.
مزیت‌های استفاده از شمع‌های بتنی پیش‌ساخته
طراحی قالب شمع بتنی و انواع قالب خاص بتن در کارخانه سامکو
قبل از سفارش قالب شمع‌های بتنی پیش‌ساخته حتما مشاوره‌ای با مجری سازه و نظارت مهندس سازه داشته باشید. نقشه دقیق سازه بتنی باید در اختیار شرکت قالب سازی قرار گیرد. پس از آن نقشه ساخت قالب توسط واحد فنی سامکو آماده خواهد شد. پس از طراحی نقشه قالب وزن آن براورد خواهد شد. قیمت‌ها کیلویی محاسبه و به صورت پیش فاکتور ارسال می‌شود. زمان تحویل قالب‌های خاص بتن مانند قالب شمع بتنی بیشتر از قالب‌های مدولار بتن خواهد بود. به دلیل پیچیدگی فرایند تولید و طراحی خاص، این نوع از قالب‌ها دارای قیمت بالاتری هستند. پس از تایید نقشه قالب بندی توسط کارفرما مرحل تولید قالب در کارخانه شروع می‌شود.
