برای اجرای سازه‌های بتنی معمولا از سیستم قالب فلزی به صورت بتن ریزی درجا استفاده می‌شود. روش بتن ریزی درجا برای ساخت قطعاتی چون: جدول، موانع بتنی و قرنیزها با مشکلاتی همراه است. که تولید قطعات بتنی به صورت پیش‌ساخته این مشکلات را برطرف ساخته‌است. یکی از قالب‌های قطعات پیش‌ساخته قالب قرنیز پل است.
در اجرای سازه‌های بتنی از جمله پل‌ها از قطعات پیش‌ساخته بتنی استفاده می‌شود. از انواع این قطعات می‌توان به تیر پل بتنی و قرنیز بتنی پل اشاره کرد. برای تولید این قطعات پیش‌ساخته بتنی نیاز به قالب فلزی بتن است. که به صورت خاص و سفارشی برای قطعات پیش‌ساخته تولید می‌شوند. قالب‌های فلزی بتن در کیفیت و تولید این قطعات بتنی بسیار تاثیر گذار هستند.

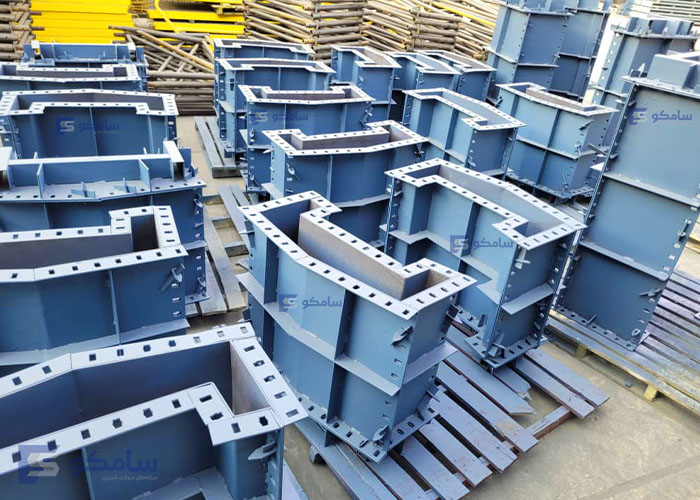

قالب قرنیز بتنی پل
یکی از مواردی که باعث ساخت قالب‌های قرنیز پیش‌ساخته شده‌است، مشکلات قالب بندی و بتن ریزی درجا قرنیز است. زیرا در بعضی از شرایط آب وهوایی عمل آوری بتن مشکل است و امکان قالب بندی در محل پروژه وجود ندارد. به همین دلیل جهت تولید قرنیز پیش‌ساخته قالب آن را طراحی و تولید می‌کنند و بتن ریزی و تولید قطعات بتنی در کارگاه صورت می‌گیرد. قرنیزها وقتی به مقاومت کافی رسیدند به محل پروژه ارسال می‌شوند.
قالب قرنیزهای پیش‌ساخته بتنی (Prefabricated concrete cornice) در طرح‌ها و اندازه‌ها مختلف طراحی و تولید می‌شوند. طرح و ابعاد مورد نیاز پروژه باید به کارخانه قالب سازی مورد نظر ارسال شود. تا بتوان به صورت دقیق و سفارشی آن را تولید کرد.
نحوه تولید قرنیز پیش‌ساخته با استفاده از قالب فلزی
پس از آن که قالب‌های مورد نیاز توسط کارخانه سازنده طراحی و تولید شد، آرماتورها طبق نقشه آماده‌می‌شوند. پس از پاشش روغن قالب بتن، آرماتورها درون قالب قرار می‌گیرند. در مرحله بعد اتصالات و متعلقات قالب فلزی به طور کامل وصل می‌شوند. سپس عملیات بتن ریزی انجام‌شده و عمل آوری قرنیزهای پیش‌ساخته بتنی توسط دستگاه بخار صورت می‌گیرد. همانطور که تصاویر مشاهده می‌کنید برای قالب قرنیز تولید شده اتصالاتی چون پین و گوه در نظر گرفته‌شده است.
پس از عمل آوری، قطعات پیش‌ساخته بتنی دپو می‌شوند. برای جلوگیری از آسیب دیدگی قرنیزها جابه جایی آن‌ها باید با دقت انجام شود. در هنگام چیدمان بین قرنیزهای بتنی از قطعات چوبی باید استفاده شود تا از شکستگی آن بتوان جلوگیری کرد.
قرنیز پیش‌ساخته بتنی
این قطعات پیش‌ساخته بتنی که به عنوان قرنیز پل تولید می‌شوند، به منظور پوشش و زیبایی کنار عرشه، رمپ پل‌ها و زیر گذر مورد استفاده قرار می‌گیرند. قطعات بتن مسلح در اندازه‌های سفارشی تولید می‌شوند و نصب آن‌ها نیازمند افراد باتجربه است. قرنیز بتنی داری ابعاد مختلف بوده و طرح آن نسبت به کاربردی که دارد انتخاب می‌شود. در هنگام نصب قرنیزها حتما باید از افراد باتجربه استفاده کرد. زیرا طراز و جانمایی آن‌ها باید کاملا اصولی باشد. نصب درست و اصولی در زیبایی نمای آن‌ها از اهمیت زیادی برخوردار است.
قرنیز بتنی پیش‌ساخته می‌تواند در ابعاد مختلفی بسته به نیاز کارفرما ساخته شود. اما بیشترین سایز مورد استفاده قرنیز، سایز‌‌‌‌های 1 در 1 متر و 1 متر در 80 سانتیمتر است. قطعات پیش‌ساخته بتنی در شرایط جوی گوناگون قابل تولید و نصب هستند. امکان تغییر در طول و مقطع قالب‌ها نیز امکان پذیر است.
کاربردهای قرنیز بتنی
- کنار عرشه پل
- دیواره‌های زیرگذر
- کناره‌های اتوبان
- مترو و رمپ‌های هواپیمایی
قالب قرنیز پل به چه منظور استفاده می‌گردد؟
- برای پوشش‌دادن و زیبایی
- جهت استحکام بنا
- دمپ‌گرفتن تنش‌های ناشی از ضربات
- دمپ‌گرفتن تنش‌های حاصل از انبساط و انقباض پل‌ها جهت اختلاف دما محیط
فیسینگ پل، فیسینگ بتنی پیش‌ساخته
بیشترین موارد استفاده فیسینگ در پل‌ها و زیرگذرها است. فیسینگ‌ها در ابعاد مختلفی تولید می‌شوند. فرآیند تولید فیسینگ پیش‌ساخته بتنی بدین ترتیب است که پس از طراحی و محاسبات که توسط دفتر فنی انجام می پذیرد، قالب‌های مورد نیاز توسط قالب ساز طراحی می‌شوند. در شرکت سامکو قالب فیسینگ‌های بتنی بسیار دقیق طراحی و تولید می‌شوند. تمامی قالب‌های تولید شده در کارخانه سامکو از مرغوب ترین نوع ورق که ورق فولاد مبارکه سپاهان است تولید می‌شوند.
مزایای قرنیز پل:
قالب فلزی قرنیز در اندازه های مختلف و اشکال هندسی متفاوت تولید می‌شوند.
قرنیزهای پل به طور دائمی به سازه پل متصل می‌شوند و زمان خدمات طولانی مدت را ارائه می‌دهند.
قرنیزهای بتنی ظاهری زیبا و هویتی منحصر به فرد به پل می‌بخشد.
قرنیزهای پیش‌ساخته بتنی در مقابل سرما بسیار مقاوم بوده و آب بسیار کمی را جذب می‌کند.
قرنیز یک چارچوب بتنی مستقیم را هنگام ساختن عرشه پل و زیرساخت‌های راهروی جانبی با صرفه جویی اقتصادی فراهم می‌کند.
قالب قرنیز سامکو
برای براورد قیمت قالب قرنیز بتنی شما می‌توانید طرح و ابعاد مورد نظر را برای ما ارسال کنید. مهندسان سامکو نقشه قالب را مطابق با طرح قطعه بتنی طراحی می‌کنند. پس از طراحی، ضخامت ورق قالب فلزی، وزن و زمان ساخت آن محاسبه خواهد شد. براورد قیمت پس از تخمین وزن قالب و زمان ساخت امکان پذیر است. که شما می‌توانید با دریافت پیش‌فاکتور از واحد فروش از قیمت قالب بتن مورد نظر آگاه شوید.
ما بهترین راه حل فنی را برای قالب بندی انواع مختلف پل ارائه می‌دهیم. برای دریافت اطلاعات و راهنمایی در ارتباط با انواع قالب فلزی با کارشناسان ما تماس بگیرید.
