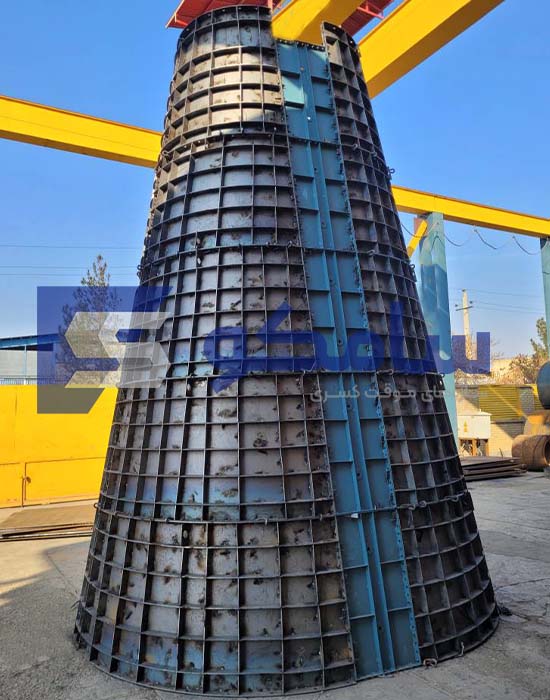

طراحی قالب ستون ( پایه پل)
پل به عنوان یک سازه اتصال دهنده است. که با استفاده از می‌توان از موانع عبور کرد. پل‌ها انواع مختلفی دارند. که این انواع شامل قطعات مختلفی هستند. با این وجود بخش‌های اصلی یک پل شامل: عرشه، تکیه‌گاه،تیر، توده و پایه است.
عرشه بخش اساسی هر پل برای عبور و مرور افرادو وسایل نقلیه است. تکیه گاه در دوسر پل قرار دارد. اسکله یا همان پایه عضو فشاری است که بالای فونداسیون (شمع) می‌ماند و سازه را پایدار می‌کند. اسکله به طور کلی دهانه را در نقاط میانی فراهم می‌کند. اسکله ها دو عملکرد اصلی را انجام می‌دهند. بارهای عمودی رو بنا را به پی منتقل می‌کنند. و مورد دوم این که مقاومت در برابر نیروهای افقی وارد بر پل‌ها را ایجاد می‌کنند.
ما در کارخانه سامکو 4 اصل را برای طراحی و ساخت قالب بندی فلزی پل را رعایت می‌کنیم:
استحکام و مقاومت قالب پل
قالب طراحی شده باید در شرایط بتن ریزی قابل اجرا باشد و الزامات کیفیت لازم را براورده کند. استحکام قالب فلزی در مقابل نیروی فشاری بتن کافی باشد. نباید کم‌تر از 2 3 برابر مقاومت خمشی واقعی باشد.
تولید استاندارد قالب بندی پل
اگر چه شکل و اندازه سازه‌ها متفاوت است. اما با افزایش حجم کار و تنوع، همچنان می‌توان آن‌ها را بر اساس شکل مقطع اصلی، طول و محدوده اندازه تقسیم کرد. ترکیب قالب فلزی مدولار و قالب فلزی خاص همچون قالب پایه پل می‌توان به هدف ساخت و ساز دست یافت و حتی هزینه قالب را کاهش داد.
مواد اولیه اصلی، ضخامت ورق فولادی، فاصله سوراخ اتصال، فاصله انتهای سوراخ و غیره مورد استفاده در این نوع قالب فولادی پل نسبتا ثابت باشد.
طراحی اقتصادی قالب پل
در طراحی و محاسبه قالب فلزی پل، با فرض اطمینان از استحکام پل، باید مصالح را منطقی انتخاب کنیم. بدون دلیل و محافظه کارانه هزینه‌ها را افزایش ندهیم.
کاربردی بودن قالب پل
برای آشنایی بیشتر انواعی از پل ها را در ادامه آورده ایم.
- پل خرپا
- پل طره‌ای
- پل کابلی
- پل‌های معلق
- پل اسلب
- پل‌های قوسی
- پل باکس تیر
پل کابلی
شباهت های زیادی به پل معلق دارد. اما تفاوت‌های کمی بین پل معلق و کبلی وجود دارد. کاربرد این پل‌ها برای مواقعی است که طول مسیر بیشتر از طول مناسب برای طراحی پل‌های طره‌ای باشد. یکی از معایب این پل‌ها، امکان اعمال فشار افقی از طرف اتصالات میانی کابل‌ها روی عرشه است. به همین دلیل است که عرشه‌ی پل‌های کابلی باید برای تحمل این فشارها تقویت شوند.
از آن جایی که اجرا و احداث انواع پل از پرهزینه‌ترین بخش‌ها به شما می‌رود پس طراحی اصولی و دقیق این سازه از اهمیت بسیار بالایی برخوردار است.
انواع پایه‌ها در ساخت پل
انواع مختلفی از پایه‌ها بر اساس اتصالات سازه‌ای، شکل مقطع و پیکربندی قاب وجود دارد.
- بر اساس اتصالات سازه‌ای، پایه‌ها را می‌توان به‌صورت یکپارچه یا طره‌ای دسته‌بندی کرد.
- بر اساس شکل مقطع، پایه‌ها می‌توانند به‌صورت توپر یا توخالی، شش‌ضلعی، گرد یا هشت‌ضلعی یا مستطیل شکل دسته‌بندی شوند.
- بر اساس آرایش قاب، پایه‌ها می‌توانند به‌صورت تک یا چند خرک، سرچکشی یا دیوار دسته‌بندی شوند.
طراحی و ساخت قالب بندی پل در کارخانه سامکو (تیر پل،ستون پل، عرشه پل)
ما دانش و فناوری لازم را برای ساخت انواع قالب فلزی را داریم. برای ساخت پل یک راه حل مقرون به صرفه را به شما پیشنهاد می‌کنیم. برای اجرای پل با هر شکل سازه‌ای می‌توانید از مهندسان ما مشاوره رایگان دریافت کنید.
