قالب‌های منهول یکی دیگر از قالب‌های خاص بتن با تکنولوژی ساخت بسیار پیچیده‌تر نسبت به قالب‌های مدولار هستند. همچنین به دلیل شکل‌های متنوعی که نسبت به این قالب‌ها دارند از دقت بالاتری نیز برخوردارند. قالب منهول بتنی را با نام‌های دیگری همچون قالب آدم رو، قالب گودال دسترسی، محفظه دسترسی یا نگهداری نیز می‌شناسند.
قالب منهول چیست؟
برای ساختن منهول بتنی از قالبی فلزی به نام قالب منهول استفاده میشود. این قالب جهت متصل کردن چند شبکه یا خطوط راه به یکدیگر به کار برده میشود. مهم‌ترین عملیات عمرانی که با استفاده از این قالب‌های فلزی منهول انجام میشود ساخت ورودی‌های آب و فاضلاب، مخابرات و برق است. در این سیستم علاوه بر اتصال چند خط لوله به یکدیگر، هدایت آن‌ها به یک مسیر نیز میسر میشود.
این قالب‌ها از یک کلید تحتانی، یک کلید فوقانی و همچنین دو قالب گرد بیرونی و درونی تشکیل شده‌اند.
بتن منهول را می‌توان به دو صورت پیش‌ساخته و یا درجا اجرا کرد.
معرفی انواع قالب منهول
براساس هدف و نیاز پروژه و همچنین مکان جغرافیایی، قالب‌های منهول متفاوتی استفاده میشود.
قالب‌های منهول را در چهار دسته می‌توان جای داد: منهول آجری (سنتی)، منهول بتنی، منهول پلی‌اتیلن، منهول کامپوزیتی (GPR)
در حال حاضر در ایران منهول بتنی بیشترین استفاده و کاربرد را دارد.
ویژگی‌های ساختاری قالب منهول بتنی

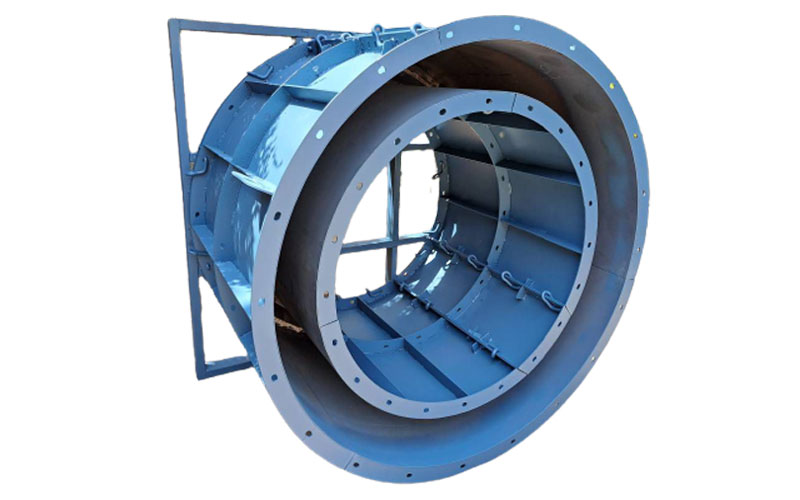

قالب منهول بتنی با یک محفظه خارجی، یک محفظه داخلی و فلنج‌ها پیکربندی شده است. هر قسمت با کلمپس یا پین و گوه مخصوص متصل میشود. چند تکه بودن این نوع از قالب باعث حمل و نقل آسان و کارایی راحت‌تر آن میشود.
قالب منهول بتنی را جزو قالب‌های پیش‌ساخته بتنی می‌دانند، که به صورت کاملاً اختصاصی با ابعاد مختلف در طول، قطر و ضخامت مورد نظر مشتریان و صاحبان پروژه‌های تاسیساتی و ساختمانی ساخته میشود.
این قالب‌ها سه تکه هستند که از دو بخش بدنه قالب معمولی و یک قالب کوچک‌تر با نام بچه قالب ساخته می‌شوند. جنس ورق رویه قالب منهول از ورق ST37 با ضخامت ۳ میلی‌متر است .تسمه‌های پانچ شده داخل قالب از ورق ۸ میلی‌متری و تسمه‌های رویه با ضخامت ۵ میلی‌متری ساخته شده‌اند.
قالب‌های منهول عموماً دارای مقاطع گرد هستند و به صورت استوانه‌ای توخالی بوده که برای ساخت آن‌ها از ترکیب قالب گرد خاص بتن و قالب گرد مدولار استفاده میشود .
ساختار قالب منهول به گونه‌ای است که درون استوانه توخالی را با ورق‌های تقویتی خاص پوشش می‌دهند.
همه قطعات مورد استفاده در منهول بتنی عایق هستند. نفوذ ناپذیری بسیار بالایی دارند. همچنین استحکام بالای آن‌ها باعث شده است که در شبکه‌های آب زیرزمینی، آب و فاضلاب و تاسیسات دریایی بسیار مورد استفاده قرار گیرند.
قالب‌های منهول با ایجاد دو سطح در دو سمت، یک بستر مناسب برای بتن‌ریزی فراهم می‌کنند و از آنجایی که هر منهول ابعاد مشخصی دارد از آن می‌توان برای پروژه‌های مختلف و مشابه تا بیش از ۲۰۰ بار استفاده کرد. منهول‌های بتنی تولید شده به وسیله قالب‌های منهول استحکام کششی بیش از ۴۰۰ مگاپاسکالی داشته و تا حدود ۱۸ درصد نیز قابلیت انعطاف‌پذیری و شکل‌پذیری دارند. ظرفیت باربری منهول‌ها نیز بیش از ۲ تن برآورد شده است.
تفاوت قالب منهول با قالب گرد
با اینکه قالب‌های منهول ممکن است مشابه قالب‌های گرد به نظر برسند، اما عملکرد آن‌ها متفاوت است. قالب‌های منهول دو جداره هستند و استوانه توخالی ایجاد می‌کنند. در صورتی که قالب‌های گرد که عمدتا در ساخت پایه ستون‌ها استفاده می‌شوند، استوانه‌ای که ساخته میشود تو پر است.
ویژگی‌های قالب منهول
قالب منهول در دسته قالب‌های پیش‌ساخته و خاص بتن‌ریزی قرار می‌گیرد.
قالب منهول دارای مقطعی گرد بوده و به صورت یک استوانه تو خالی است.
این قالب‌ها عمدتا در پروژه‌های آب و فاضلاب کاربرد دارند. برای اینکه دمونتاژ قالب و خارج کردن بتن با سهولت و سرعت بیشتری انجام شود یک تکه به نام بچه قالب نیز ساخته میشود.
لازم به ذکر است قالب‌های منهول دارای ابعاد مشخص و استاندارد هستند. بنابراین این قابلیت را دارند که چندین بار در پروژه‌های مختلف استفاده شوند. چنانچه قالب‌های با کیفیت خریداری کنید می‌توانید به مدت طولانی از آن‌ها استفاده کنید.
غالبا قطر داخلی در قالب‌های پیش‌ساخته منهول 120 سانتی‌متر و قطر خارجی آن‌ها 144 سانتی‌متر است.
کاربرد قالب منهول بتنی
اگر بخواهیم موارد استفاده از قالب منهول را به طور کلی مورد بررسی قرار دهیم، باید بگوییم که قالب منهول یکی از پرکاربردترین قالب‌های فلزی موجود در بازار است.
از قالب‌های منهول بتنی عموماً جهت آب‌بندی و عایق کاری در صنایع آب و فاضلاب، تاسیسات زیرزمینی، اتاقک‌های تعمیر خطوط برق، مخابرات ( فیبر نوری)، معابر انسانی در معادن، دیواره چاه، ساخت درهای ورودی چاه‌های آب و فاضلاب و شبکه گازرسانی استفاده می‌کنند.
گستردگی استفاده از قالب‌های منهول بتنی آنقدر زیاد است که شما می‌توانید استفاده از آن را در خیابان‌ها و کانال‌های زیرزمینی سرپوش‌دار زیر پایتان و در هدایت آب‌های زیرزمینی به یک یا چند مسیر مختلف، تصفیه خانه‌ها و حتی ایجاد یک محفظه در ایستگاه‌های پمپاژ آب مشاهده کنید.
از قالب‌های منهول بتنی در محافظت از چاه در مقابل ریزش و تخریب استفاده میشود که در اینجا قالب منهول بتنی را با نام قالب کول بتنی یا قالب چاه می‌شناسند.
برای تولید کول‌های سیمانی از قالب‌های مخصوص کول چاه استفاده میشود که سایز و ابعاد آن بین ۵۰ الی ۱۴۰ سانتی‌متر است که نسبت به نوع پروژه و هدف از استفاده آن ابعاد مختلفی می‌گیرد. پس از تولید یک کول چاه، قالب برداشته میشود و جهت تولید کول بعدی استفاده میشود.
قالب منهول فاضلاب بتنی
در طراحی قالب‌های منهول جهت ساخت فاضلاب بتنی از میلگرد یا تسمه‌های فلزی استفاده میشود. این میلگرد و تسمه‌های فلزی کمک شایانی به حفظ شکل ظاهری و ممانعت از وارفتن قالب‌ها می‌کنند.
ابعاد قالب منهول بتنی
منهول‌های بتنی عموماً دارای دو قطر داخلی ۳۰ الی ۱۵۰ با طول ۱الی 1/5 متری هستند. اما قطر داخلی رایج قالب منهول در ایران۲/۱ متر و قطر خارجی ۴۴/۱متر است که می‌توان در طول پروژه و با توجه به نیازهای اختصاصی هر پروژه ابعاد را تغییر داد و ابعاد جدیدی را به شرکت سازنده قالب‌های منهول سفارش داد.
نحوه اتصال قالب منهول
این قالب‌ها دارای دو تکه مجزا هستند که به کمک پین و گوه و یا کلمپس به یکدیگر متصل می‌شوند.
برای لوله‌های بتنی معمولا در ابتدا و انتهای قالب‌های بتن منهول رینگ قرار داده میشود. این رینگ‌ها دارای فاق و زبانه هستند که حالت نر و مادگی ایجاد می‌کند. و به این ترتیب امکان سریع اتصال لوله‌ها به یکدیگر را فراهم می‌نماید.
قیمت خرید قالب منهول بتنی
تعیین قیمت قالب‌های منهول به صورت دقیق مقدور نیست. چرا که قیمت آن‌ها به عوامل متعددی بستگی دارد.
اگرچه نمی‌توان رقم مشخصی را اعلام نمود، اما در ادامه به برخی از فاکتورهای مهم در امر قیمت‌گذاری خواهیم پرداخت.
جنس و متریال به کار رفته در ساخت قالب اولین و مهم‌ترین عامل تعیین قیمت کالا است. قیمت مواد اولیه نیز خود تحت تاثیر نوسانات قیمت در بازار است.
یکی از مواردی که تعیین کننده قیمت نهایی قالب منهول بتنی است، کیفیت ساخت محصول است. به طور کلی قیمت قالب منهول با توجه به مواردی همچون قیمت ورق، رنگ، هزینه نیروی کار، کیفیت قالب، روش ساخت و هزینه‌های جانبی دیگر تعیین میشود و از آنجایی که شرکت‌های مختلف از مواد اولیه متفاوتی در ساخت قالب منهول استفاده می‌کنند قیمت قالب منهول متغیر است. همچنین قیمت سربند و کف‌بند قالب بتن منهول از قالب رینگ آن بیشتر است.
علاوه بر آن‌چه گفته شد، تامین‌کنندگان تجهیزات ساختمانی در زمینه تولید و ساخت از تکنولوژ‌های متفاوتی بهره می‌گیرند. استفاده از دستگاه‌ها و ماشین‌های به روز و پیشرفته قطعا امری تاثیر گذار در زمینه قیمت است.
در خرید قالب بتن فلزی منهول به چه نکاتی توجه کنیم؟
۱-کیفیت قالب
از آنجایی که قالب فاضلاب منهول یکی از قالب‌های فلزی است که جهت جمع آوری و انتقال فاضلاب در سیستم فاضلاب شهری بسیار پرکاربرد است، بنابراین توجه به کیفیت قالب بسیار مهم است و می‌تواند طول عمر منهول کار شده در فاضلاب را افزایش دهد. همانطور که می‌دانید سازه بتن منهول مانند هر سازه بتنی دیگری باید در شبکه توزیع و نگهداری آب و فاضلاب تا مدت‌ها باقی بماند و فشار قوی و شرایط نامساعد تخریبی را تحمل کند بنابراین کیفیت قالب منهول حرف اول را می‌زند.
اگر قالب بتن منهول خریداری شده توسط شما با کیفیت نباشد و یا از شرکت مطمئن تهیه نشده باشد، در طول زمان و تحت فشار و عوامل محیطی شکسته میشود، ترک می‌خورد و خراب میشود و یا عملکرد درستی نخواهد داشت. بنابراین توجه به کیفیت قالب بتن منهول یعنی کیفیت مواد اولیه در ساخت، ساختار مناسب و اندازه درست قالب، همچنین روش تولید و کنترل کیفیت از جمله مواردی است که لازم است مورد توجه قرار گیرد. برای این منظور بهتر است در تهیه قالب‌های منهول فاضلاب از ورق‌های فولادی استفاده کرد.
۲-طراحی قالب
طراحی قالب منهول و ساختار قالب فلزی فاضلاب باید طبق نیاز پروژه تعیین شود. تا بهترین و بیشترین کارایی را داشته باشد. قابلیت تنظیم و تغییر اندازه یکدیگر از نکاتی است که لازم است جهت سازگاری بالاتر قالب منهول مورد توجه قرار گیرد.
۳-اندازه قالب
اندازه قالب منهول بتنی در شبکه‌های فاضلاب باید به طور دقیق تعیین شود و اندازه‌گیری قالب مورد نظر به درستی انجام شود.
۴-هزینه
در خرید قالب منهول فلزی باید توجه کنید که هزینه قالب با هزینه کل پروژه هماهنگی داشته باشد. هزینه تهیه قالب منهول با توجه به کیفیت ساخت، مواد اولیه و اندازه‌های ورق قالب تعیین میشود.
۵-پشتیبانی محصول
در تهیه قالب منهول بتنی لازم است حتماً توجه داشته باشید شرکت عرضه کننده محصول، خدمات پس از فروش قوی و قابل اعتمادی داشته باشد تا در صورت نیاز بتوان از متخصصین امر در جهت حفظ دوام و کیفیت قالب مورد نظر در پروژه استفاده کرد.
نحوه ثبت سفارش قالب منهول بتنی
برای برآورد قیمت و تولید قالب خاص نیاز به نقشه سازه با جزئیات دقیق هست. در اولین مرحله باید نقشه و ابعاد بتن پیش‌ساخته ارسال شود تا واحد فنی با توجه به وزن قالب بتن بتوان قیمت آن را به صورت حدودی تخمین زد. معمولا پیش‌فاکتورهای قالب‌های خاص بتن با در نظر گرفتن 7 الی 10 درصد تلورانس صادر میشود.
در صورت درخواست قالب‌های سفارشی با بخش فروش تماس حاصل فرمایید تا کارشناسان ما در اسرع وقت شما را راهنمایی نمایند.
