سیستم قالب بندی ستون با مقطع متغیر

یکی از پرکاربردترین روش‌ها برای قالب بندی و اجرای ستون‌های بتنی استفاده از قالب‌های فلزی مدولار است. قالب‌های فلزی برای اجرای تمامی ابعاد ستون با مقطع مربع و یا مستطیل مناسب هستند. اما در پروژه‌هایی که تعداد دفعات بتن ریزی زیاد است و تعداد زیادی ستون در زمان محدودی باید اجرا شوند، می‌توان از یک سیستم قالب‌بندی نوین استفاده کرد. قالب ستون با مقطع متغیر امکان نصب قالب بندی در زمان کم‌تر و کیفیت بهتر سطح بتن را برای ما فراهم می‌کند.

با این روش قالب بندی می‌توان تنها با چهار المان ستون‌هایی با مقطع (مربع و یا مستطیل) را قالب‌بندی نمود. این نوع قالب ستون برای ابعاد ستون در بازه 50 تا 100 سانتیمتر قابل اجرا است. که در فواصل 10 سانتیمتر به صورت کشویی سطح مقطع قالب‌ها قابل تغییر است. همچنین با این نوع قالب ستون، ستون‌های بتنی را با گوشه‌های تیز و یا پخ‌دار می‌توان اجرا کرد.

اجزای قالب ستون کشویی چیست؟

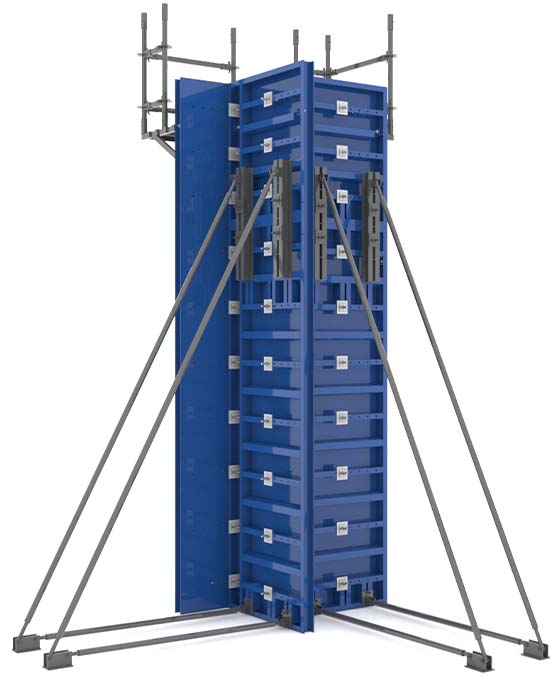

این نوع سیستم قالب فلزی ستون از 4 عدد لارج پنل، اتصالات، سکوی بتن‌ریزی و شمع‌های حمایتی تشکیل می‌شود.

در ادامه به توضیح بیشتری در ارتباط با اجزای این سیستم نوین قالب بندی می‌پردازیم.

لارج پنل

استفاده از لارج پنل‌ها در این سیستم قالب بندی باعث صرفه جویی بسیاری در زمان پروژه می‌شود. همانطور که می‌دانیم استفاده از قالب‌های یکپارچه اجرای یکدست و بدون درز سطح سازه بتن را برای ما فراهم می‌کند.

یکپارچگی و بزرگ بودن سطح قالب برای اجرای ستون بتنی یکی از مزیت‌های قالب لارج پنل است. در این سیستم قالب بندی متعلقات و اتصالات نسبت به قالب‌های مدولار فلزی کم‌تر است.

سکوی بتن ریزی

استفاده از سکوی بتن ریزی در هنگام بتن ریزی در ارتفاع برای ایمنی کارگران واجب و ضروری است. برای قالب بندی‌ در ارتفاع بالا نیاز به سکویی برای کارگران است. تا عملیات بتن‌ریزی و ویبره‌زدن انجام گیرد. در این سیستم قالب بندی ستون مهندسان سامکو یک سکوی بتن ریزی برای هر دست قالب ستون طراحی کرده‌اند.

اتصالات (بولت، واشر و مهره خروسکی)

برای اتصال پنل‌های قالب ستون از اتصالاتی همچون واشر، مهره خروسکی و بولت تمام رزوه استفاده می‌شود. لارج پنل‌ها با استفاده از این اتصالات به یکدیگر متصل می‌شوند. برای شاقول ماندن قالب و جلوگیری از حرکت قالب‌ها هنگام بتن ریزی از شمع‌های حمایتی استفاده می‌شود.

مزیت‌های قالب ستون کشویی

در قالب بندی با استفاد از قالب‌های فلزی مدولار باید در هر مرحله از بتن ریزی قالب‌ها و اتصالات باز شوند. قالب‌ها تمیز می‌شوند و برای بتن ریزی مرحله بعد نصب شوند. اما در این سیستم قلب‌بندی ستون استفاده از پنل‌های یکپارچه نه تنها در زمان پروژه صرفه‌جویی می‌کند. بلکه باعث کیفیت بسیار بالای نمای بتن نیز می‌شود. برای جلوگیری از ایجاد گوشه تیز ستون‌ها می‌توان یک نوار پخ نصب کرد.

باید توجه داشت که استفاده از این سیستم قالب بندی  باعث  افزایش سرعت اجرا و همچنین باعث حذف اکثر میان بلت‌ها و سایر متعلقات می‌شود. استفاده از قالب ستون کشویی کیفیت فوق‌العاده سطح بتن را نیز به همراه دارد. که دیگر نیازی به انجام عملیات پرداخت سطح بتن پس از باز کردن قالب‌ها نیست. معمولا عملیات پرداخت سطح بتن برای پاک کردن بتن اضافی روی سطح و  از بین‌بردن ناهمواری‌ها انجام می‌شود. با این توضیحات متوجه میشویم که استفاده از این سیستم قالب بندی ستون در نهایت بهای تمام‌شده‌ را بطور چشمگیری کاهش می‌دهد.

قیمت قالب ستون با مقطع متغیر

مهم‌ترین موضوع در خرید قالب‌ فلزی برای مهندسان و پیمانکاران قیمت قالب فلزی است. همانطور که قبلا هم گفتیم این نوع قالب فلزی ستون سفارشی است. پس باید ارتفاع و ابعاد ستون مشخص شود تا شرکت بتواند سفارش شما را طراحی و تولید کند. با توجه به مشخصاتی چون  ارتفاع و ابعاد ستون که شما در اختیار کارشناسان سامکو قرار می‌دهید برآورد قیمت انجام می‌شود. و لیست قیمت اقلام و محصول مورد نیاز به عنوان پیش فاکتور ارسال می‌شود.

قالب ستون سامکو

تمامی قالب‌های فلزی تولیدی کارخانه سامکو با استفاده از ورق فولاد مبارکه ST37 است. طراحی و تولید انواع سیستم‌های نوین قالب بندی از جمله قالب ستون با مقطع متغیر در کارخانه سامکو انجام می‌گیرد. سامکو با داشتن دانش فنی به روز بهترین خدمات را به مشتریان خود ارائه می‌دهد. شما می‌توانید برای مشاوره و سفارش در ارتباط با انواع قالب‌های فلزی بتن با کارشناسان ما تماس بگیرید.

جمع بندی

در این روش قالب بندی ستون اندازه و ابعاد قالب ستون قابل تغیر است. و می‌توان پنل‌های  آن را در فواصل 10 سانتیمتر و یا 5 سانتیمتر به صورت کشویی جا به‌جا نمود. تا در بازه مورد نیاز بتن ریزی ستون انجام شود. ستون‌های با مقطع مربع و یا مستطیل با این روش قابل بتن ریزی و اجرا هستند. در هنگام خرید این نوع قالب ستون شاید قیمت بالای آن نسبت به قالب‌های مدولار بتن مورد توجه قرار گیرد. اما کم کردن زمان مونتاژ، کاهش اتصالات قالب بندی و … باعث شد تا این سیستم قالب‌بندی ستون از نظر اقتصادی به‌صرفه باشد.
