قالب بتن مدولار

قال ببندی بتن

معرفی انواع قالب فلزی بتن و متعلقات قالب‌بندی

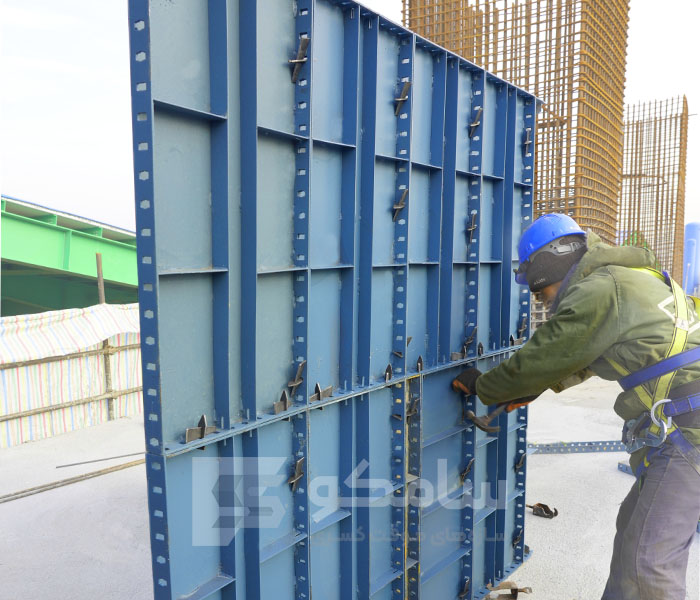

قالب‌های مدولار به دلیل آن که در اندازه‌ها و ابعاد مختلف تولید می‌شوند کاربرد فراوانی در قالب بندی و اجرای سازه‌های بتنی دارند.

قالب‌های فلزی مدولار بتن بر اساس ابعاد 5 سانتی متری مضرب‌های 5 طراحی و ساخته شده‌اند.

قالب‌های فلزی مدولار در عرض‌های 10، 15، 20، 25، 30، 35، 40، 45، 50 سانتیمتر و طول‌های 150 ، 100 و 200 تولید می‌شوند. قالب‌های فلزی بتن علاوه بر سایزها و ابعاد ذکر شده بر اساس سفارش کارفرما و نیاز پروژه قابل ساخت است.

قالب فلزی بتن فولاد مبارکه با کیفیت ‌ترین نوع قالب بتن



تولید سفارشی قالب فلزی بتن

در گروه صنعتی سامکو قالب‌های فلزی در هر ابعادی قابل سفارش و تولید است.

کارشناسان سامکو پس از دریافت نقشه سازه بتنی، سیستم قالب بندی آن را طراحی کرده و پس از برآورد وزن قالب همراه با پیش‌فاکتور خدمت مشتریان ارسال می‌کنند.



تجهیزات و اتصالات قالب بتن فلزی



نبشی صفر نبشی پانچ شده

نبشی‌پانچ شده با نام نبشی‌صفر نیز شناخته می‌شود. زمانی‌که کنج بیرونی قابل‌استفاده نباشد، نبشی‌پانج‌شده به‌کار‌گرفته می‌شود. این نبشی‌ها دارای سه طول 0.5، 1 و 1.5 متر  و عرض لبه 5 و 6 سانتی‌متر هستند. ضخامت ورق آن با توجه به نیاز پروژه 3 یا 4 میلی‌متر است.
کاربرد این نبشی‌ها، اتصال دو قالب فلزی عمود بر هم در قسمت خارجی است که به این خاطر سطح خارجی بتن، تیز و بدون پخ اجرا خواهد‌ شد.

پین و گوه

از پین و گوه برای اتصال پنل‌های قالب فلزی به یکدیگر می‌توان استفاده کرد. گوه نر و ماده از ورق فولادی با ضخامت 4 میلیمتر تولید می‌شود. در اجرای قالب‌بندی بتن برای هر متر مربع حدودا به 8 جفت پین و گوه نیاز است. پین و گوه به صورت انبوه تولید شده و قیمت آن عددی یا جفتی اعلام می‌شود. گوه نر و ماده نسبت به سایر اتصالات قیمت کم‌تری دارد و مقرون به‌صرفه است. این نوع اتصال با ورق ضخامت 5 میل نیز تولید می‌شود، که در بازار به عنوان پین و گوه سنگین شناخته می‌شود.

پین و گوه تولید شده در کارخانه سامکو دارای ضخامت استاندارد 4 میلیمتر و از ورق فولاد مبارکه ST-37 است. تنها ورق خریداری شده توسط کارخانه سامکو از ورق فولاد مبارکه اصفهان st-37 است و تمامی تولیدات این کارخانه اعم از قالب فلزی و متعلقات آن از این نوع ورق تولید شده که دارای بالاترین کیفیت است.



پین و گوه قالب بتن
گوه نر و ماده جهت اتصال پانل‌های قالب فلزی بتن



گوه نرو ماده قالب فلزی
در بعضی مواقع برای اتصال پنل‌های قالب پلاستیکی و قالب فلزی بتن می‌توان از پین و گوه استفاده کرد.

بولت: بولت قالب‌بندی انواع مختلفی دارد. از جمله: بولت تمام رزوه، بولت عصایی، بولت دو سر دنده که هر کدام کاربرد خاص خود را دارند. با استفاده از بولت دو وجه قالب بتن که روبه‌روی هم قرار دارند به یکدیگر متصل می‌شوند.

گیره متوسط: در مواقعی که پشت‌بند قالب لوله داربستی باشد، برای اتصال لوله به قالب از گیره متوسط استفاده می‌شود.



واشر کاس
واشر کاس جهت قالب‌بندی بتن

مهره بولت (مهره خروسکی): هنگامی که پشت‌بند قالب سولجر باشد، برای مهار بولت از واشر تخت و مهره بولت استفاده می‌شود

اتصالاتی همچون مهره، واشر و … باید دارای کیفیت مرغوبی باشند تا فشار حاصل از بتن‌ریزی را تحمل کنند.

کلمپس (بست قورباغه‌ای)

یکی از اتصالات رایج قالب‌بندی بتن کلمپس یا بست قورباغه‌ای است. این قطعه به صورت ریخته‌گری (چدنی) تولید می‌شود.
